交流遠輸智能中繼電源
時間：2025-04-08 11:35:55
供電線路長，電壓低怎么辦？為您解決行業痛點---------智能中繼電源
220V/380V遠距離供配電設備--------智能中繼電源
220V/380V電壓低怎么解決？-------智能中繼電源，質量信得過
1、顛覆傳統技術，解決低壓遠供（遠輸）行業痛點
2、節省工程投資
3、優化了工程施工和設計方案
4、安全、智能、節能
一、序言
在現實生活和生產場所，由于用電設備遠離電源點，輸電線路長，線路末端電壓過低，造成電氣設備損壞或不能正常工作的情況時有發生。為了解決末端電壓過低的問題，大部分用戶或供電部門目前大多是采取加大輸電線纜截面積或增建變配電所的方案處理，但這樣都會大幅增加投資！在某些特殊場所如航空航天車間、礦山隧道、海底隧道、穿山長隧道、地鐵長盾構區間、偏遠鄉村通信基站/村莊/島嶼、高速公路、大型工礦企業車間等，即使不惜成本，在技術上也受到諸多限制。針對“長距離低壓輸電”這一困擾行業的“痛點”，我司技術人員成功研發了“交流遠輸智能中繼電源”，為行業內技術專家在確定長距離輸電方案時，增加了一種可選方案。配置“交流遠輸智能中繼電源”的輸電方案，在降低投資成本的同事，還能降低設備運行過程中的線路損耗。
二、概述
3H交流遠輸智能中繼電源系列產品，是專門針對供電線路長、末端電壓過低而研發、其中包含電壓補償、提升、隔離、濾波等單元、多功能一體的智能解決低電壓方案設備，它融合了節電技術、智能電壓平衡與提升技術、動態濾波與功率因數補償技術、微電腦磁平衡技術、智能電力遠程監控技術等。
3H內部主要元器件如磁平衡線圈采用H級絕緣、微處理器芯片及相應電子電路采用無觸點封裝等，環境適應性強，可靠性高。
三、產品介紹
1、主要功能
◆升壓遠輸

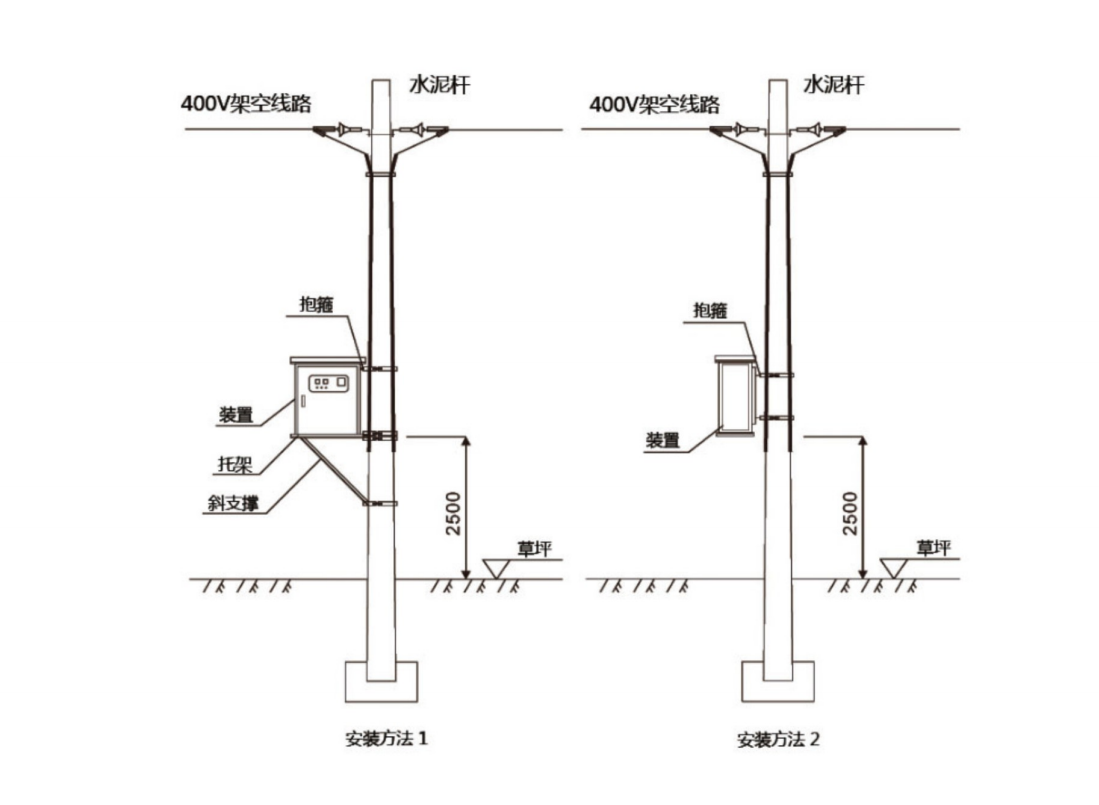

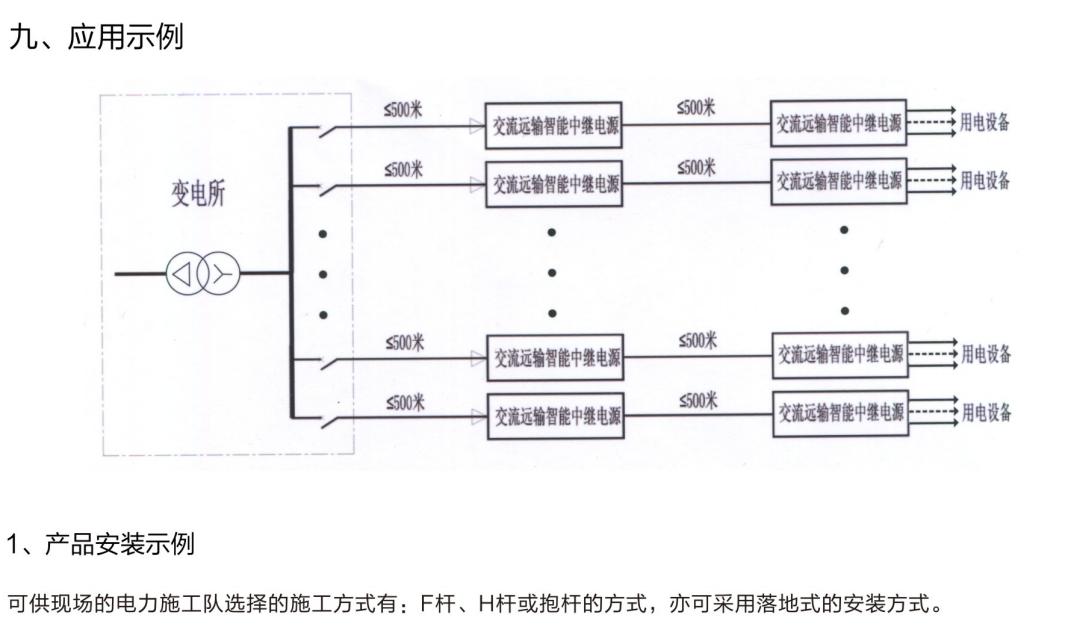

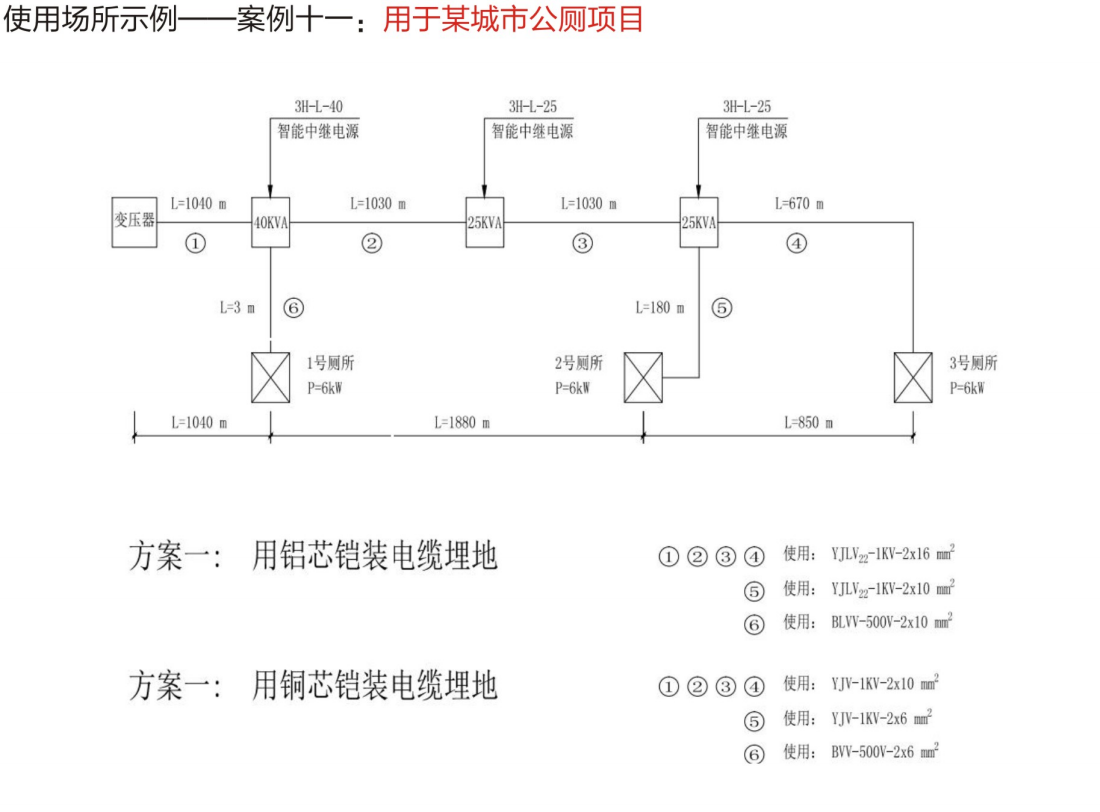

每臺智能中繼電源供電距離建議不超過500m，可鏈?zhǔn)桨惭b。一般建議安裝在供配電線路“等分”位置，可自動檢測安裝點位置線路電壓和線路末端電壓，通過閉環控制的方式自動補償平衡和提升末端電壓，使末端電壓基本保持在設定電壓值附近。特殊情況，訂貨時請?zhí)貏e說明。
◆節能降耗
低電壓的特點之一是在遠距離輸送過程中電壓下降迅速，而隨著末端電壓下降回路電流會相應升高。輸電線的損耗與電流的平方成正比，因此，保持末端電壓在額定電壓值附近，能有效減少輸電線路上的電能損耗。
◆旁路控制
一旦智能中繼電源內部升壓系統故障或末端電壓異常，則自動旁路，保持主供電線路通暢。
◆智能控制
可通過內置RS485與RS232、R J45通訊接口，接受上位計算機網絡檢測，也可脫離上位機獨立自動運行。
◆多重內部保護
內設過載、過壓、欠壓、短路、缺相、相序、過溫保護。
◆多路電量采集
3路（電壓、電流、無功功率、功率因數）、總電量累計，可本地顯示也可通過內部網絡由監控中心采集。
◆功率因數補償
可配功率因數補償電容（可選）。
◆諧波濾除
可抑制用電系統產生的大部分瞬變與浪涌，消除諧振波，清潔電網，減少耗能。
2、產品系列及使用場所
①產品系列
3H交流遠輸智能中繼電源產品分為3H-T系列、3H-L系列、3H-S系列。
②適應場所

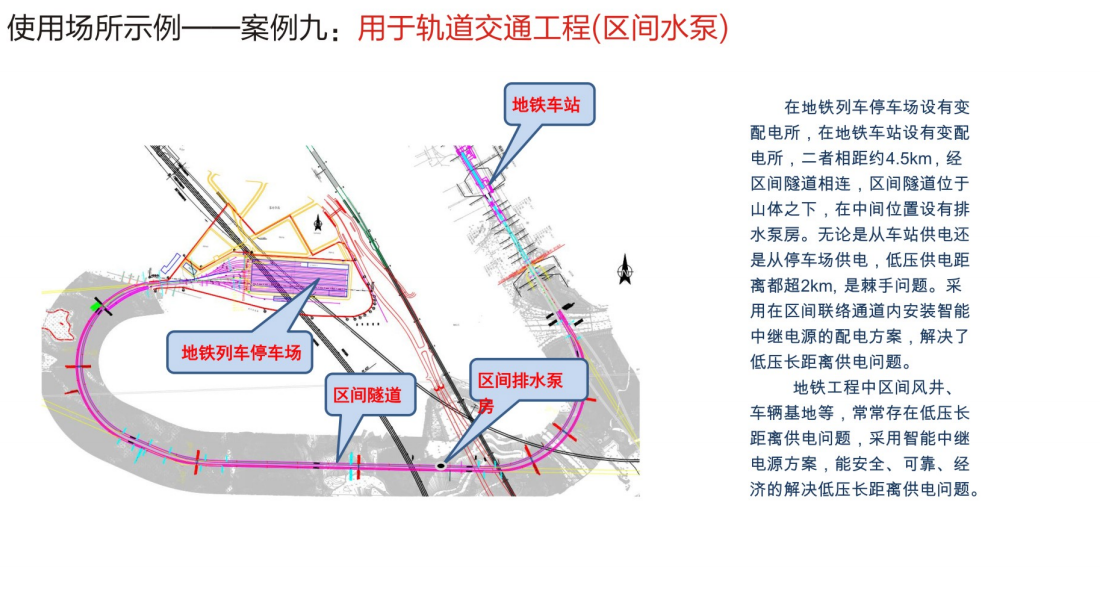

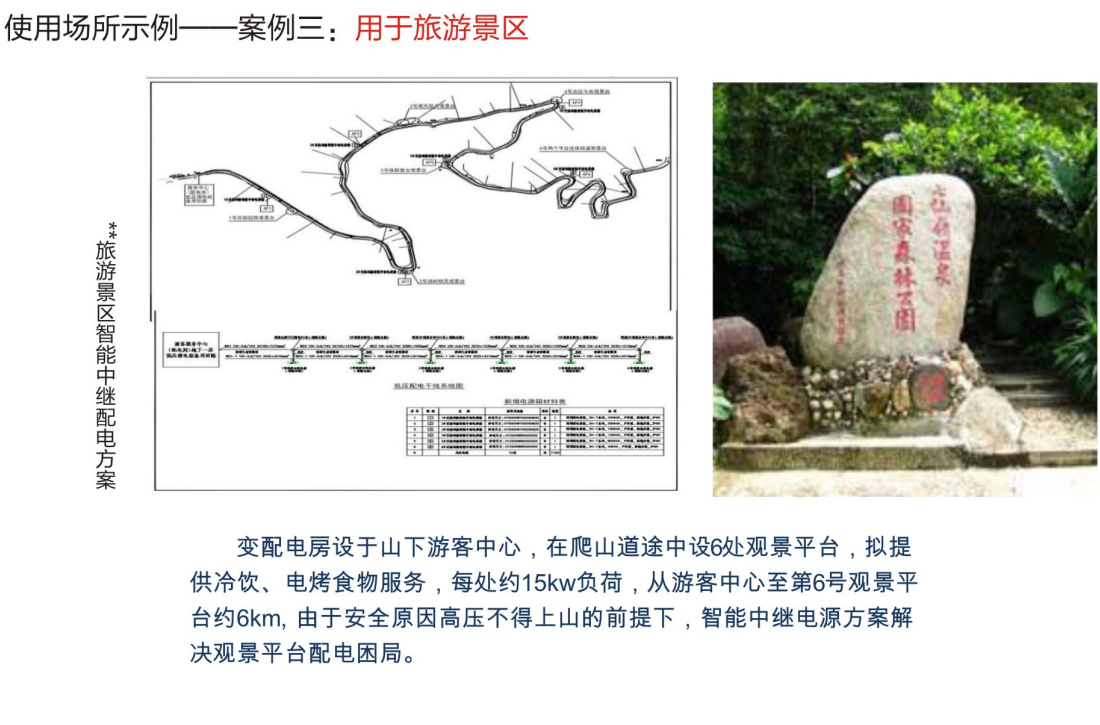

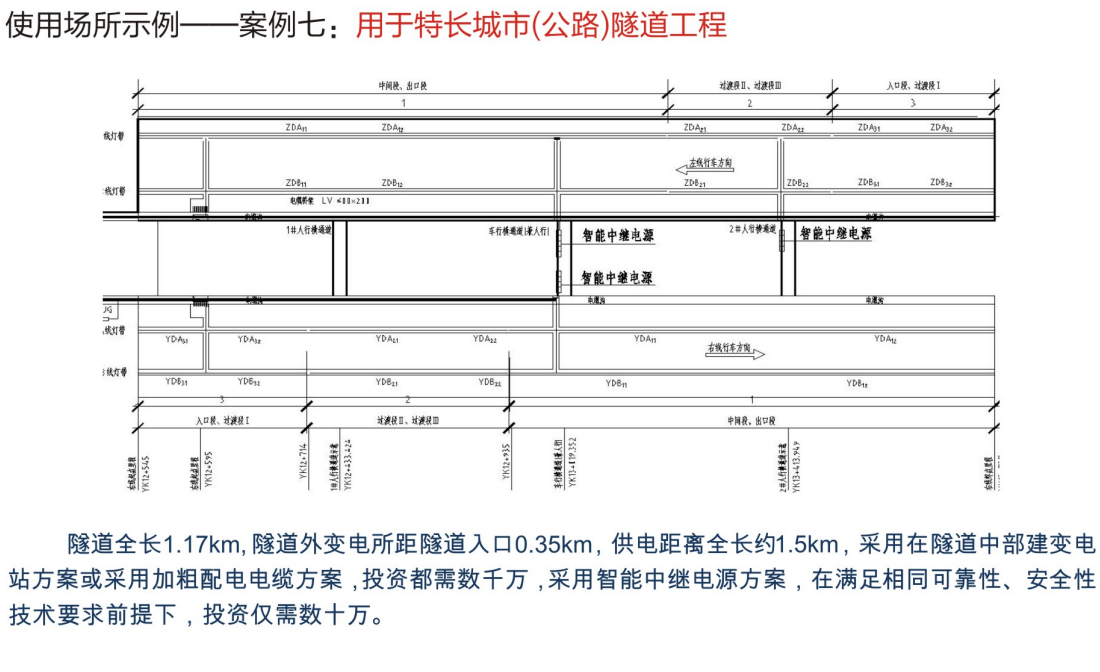

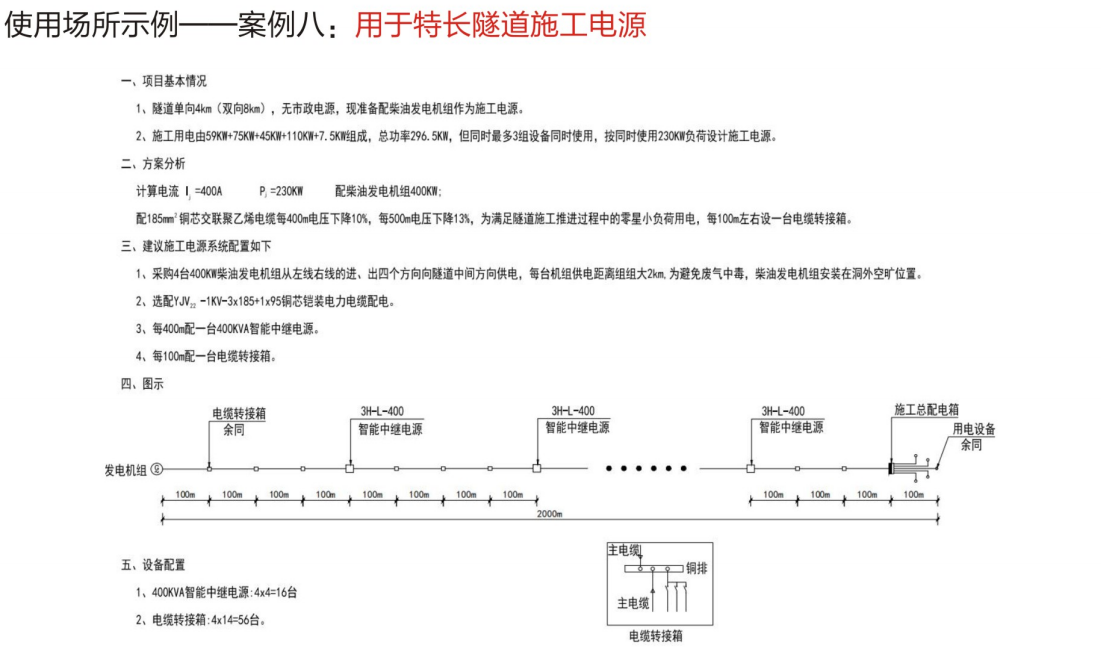

3H-T系列：應用在對防火要求特高的場所，如礦山隧道、地鐵、航空航天車間等；

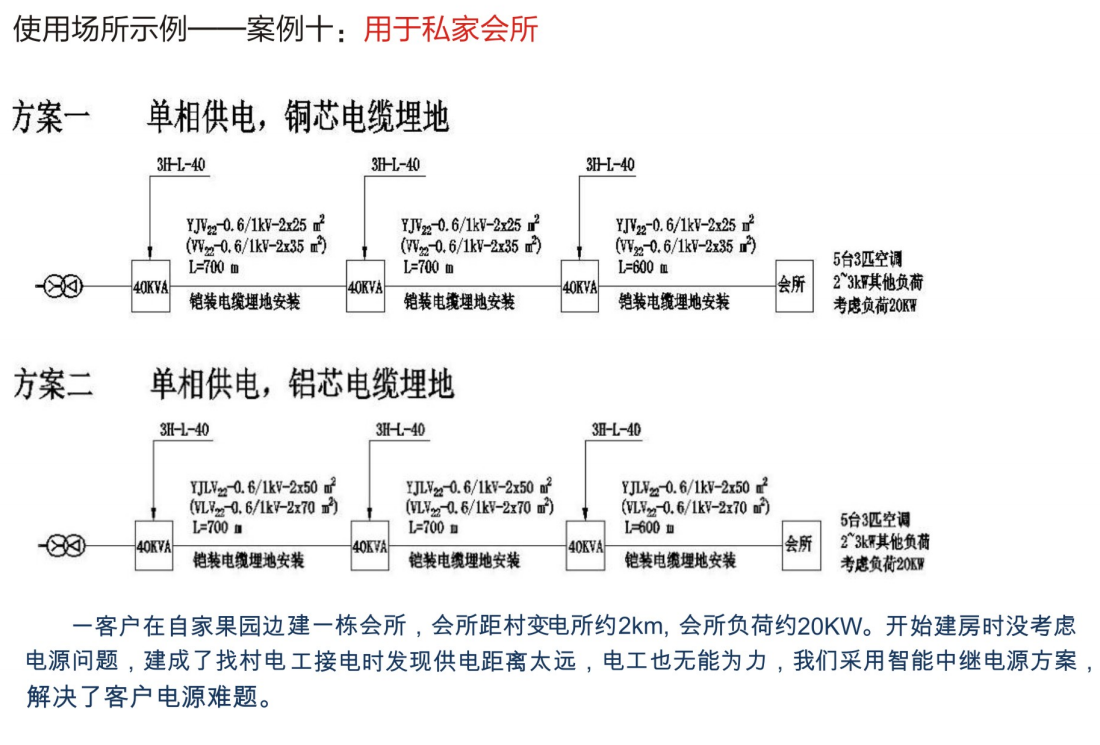

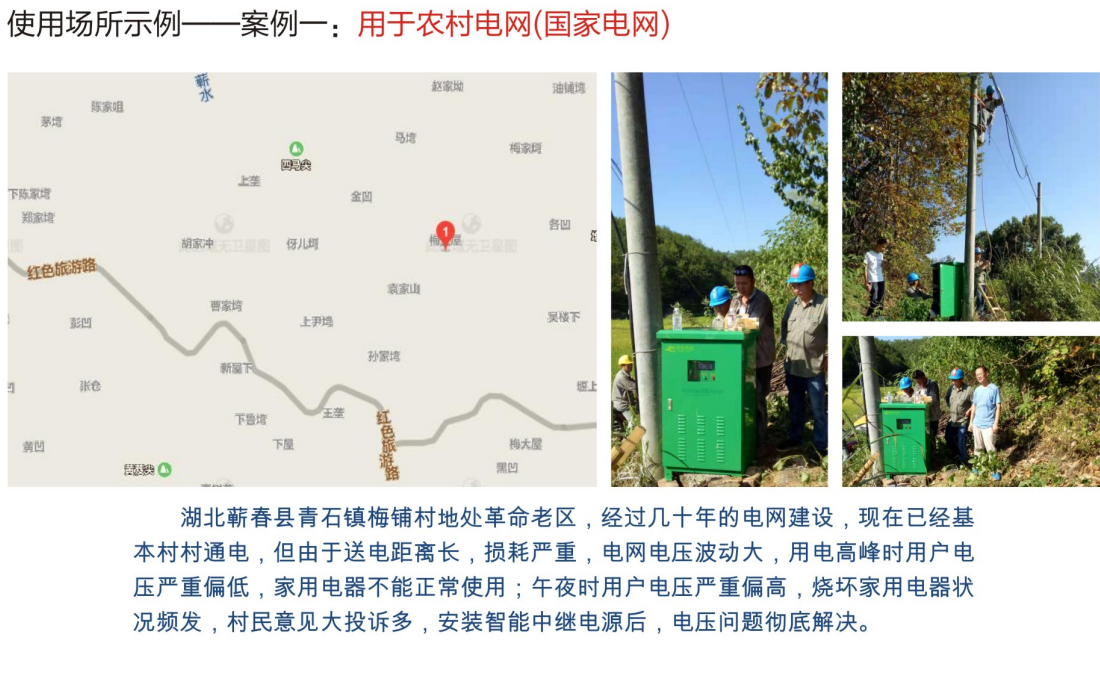

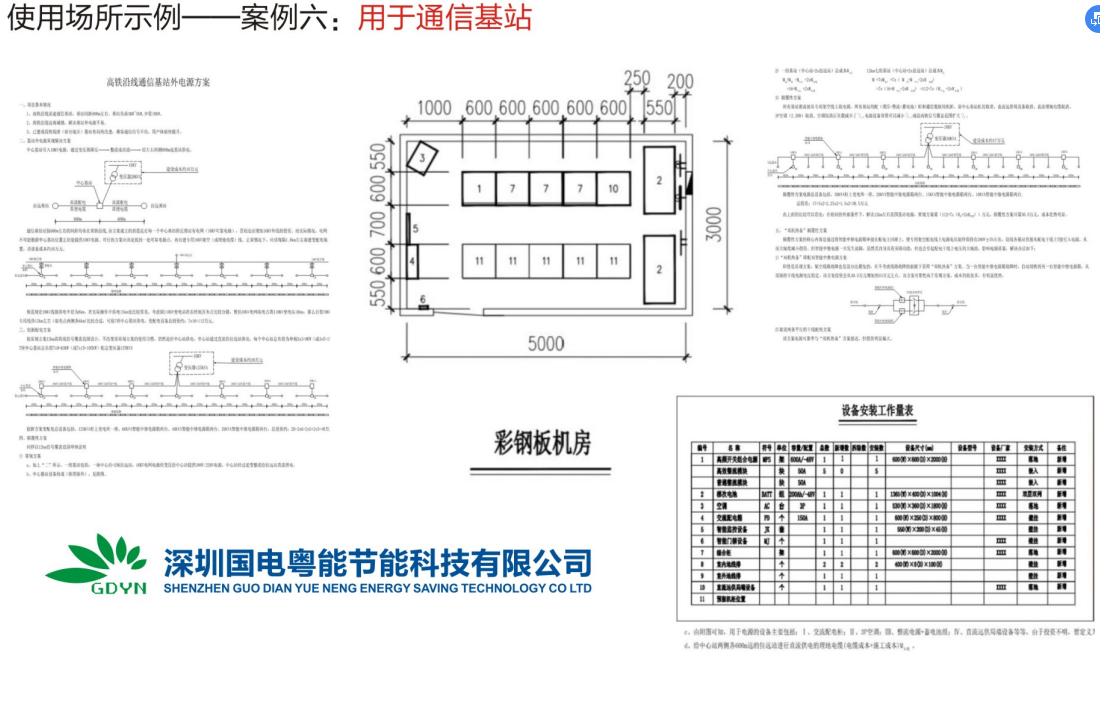

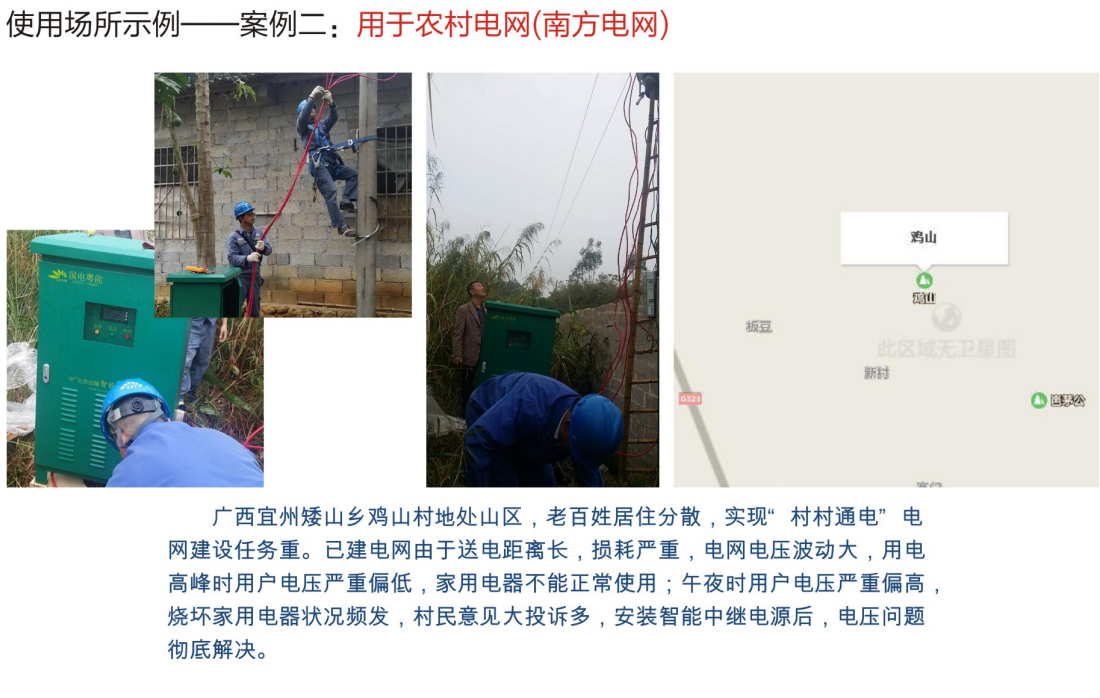

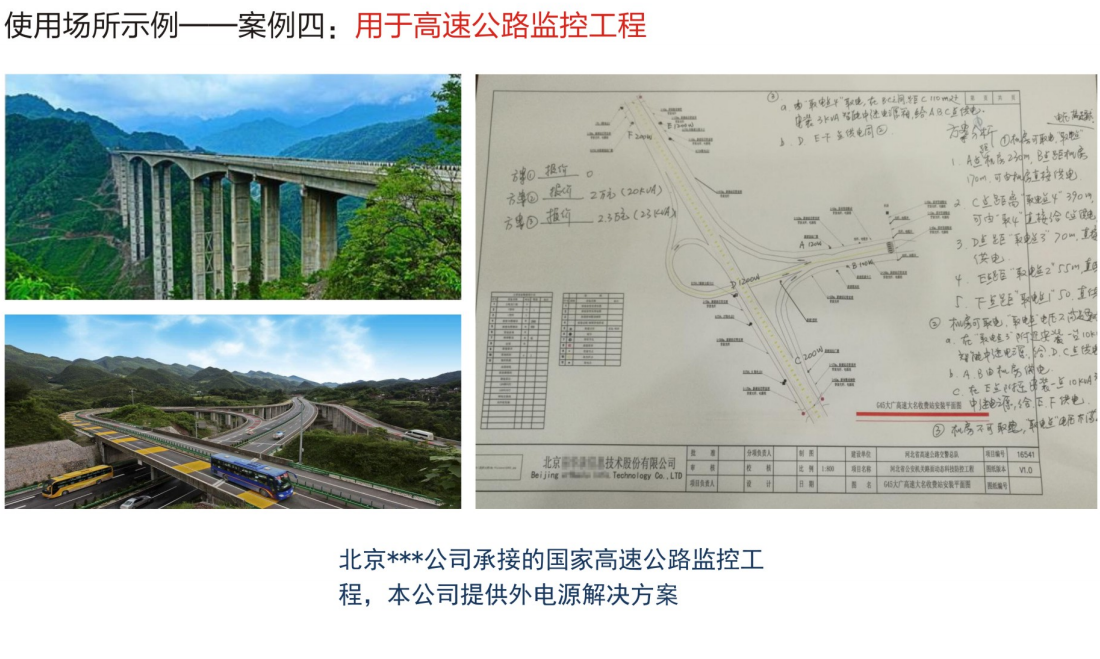

3H-L系列：應用在低壓電網、通信基站、高速公路等；
3H-S系列：應用在使用安全電壓（36V）的場所，如潮濕工作場所、地下電纜夾層、鐵路列車檢修基坑、大型養殖牧場等。
四、產品結構及原理

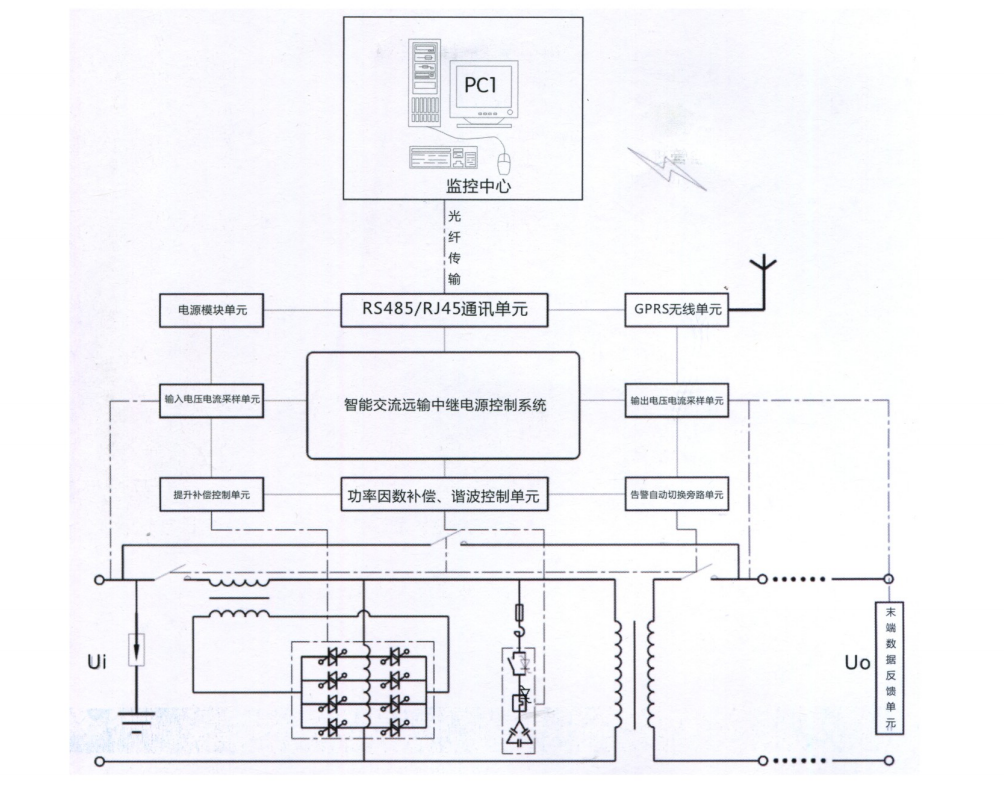

本產品由多行特殊磁平衡裝置和無觸點電子電路組成，同時機內還集成相位調整單元、電壓補償提升平衡單元、電力隔離濾波單元、功率因數補償單元、浪涌因數補償單元、浪涌保護單元、遠程監控及末端數據反饋單元等。產品系統和結構原理如下：
1、電壓補償提升平衡單元
電壓補償提升平衡單元主要由補償電路、調壓電路、控制電路、輸入采樣電路、輸出控制電路、保護電路、旁路電路等單元組成。
其工作過程為：當輸入電壓波動或負載變化時，通過各采樣電路獲取線路末端反饋電壓，經與基準電壓進行比較判斷，然后由微處理器輸出控制信號，控制調壓電路中相應的電子電路，使補償電路產生極性和大小不同的補償電壓，從而達到修正輸出電壓的目的。同時，
微處理器還對保護電路進行控制，產生相應的動作。
2、電力隔離濾波單元
瞬變和浪涌是正弦交流波上的一種瞬時態的畸變，對微電子設備危害較大，安裝本產品后，能抑制用電系統的大部瞬變與浪涌，消除諧振波，清潔電網，減少耗能。
3、功率因數補償單元
對于感性負載，其功率因數一般為0.8左右，在線路上產生的無功損耗不容小覷，本產品可根據用戶的需要安裝功率因數補償單元。
4、末端數據采集反饋單元
在輸電線路末端安裝“末端數據采集反饋單元”，將末端實時電量數據反饋給中心主控制系統，由內置智能控制系統實現對回路電壓的閉環調控。
5、遠程監控
本產品內置RS 485與RS232、R J45通訊接口，通過光纖或無線通訊網絡與監控中心實現聯網，接受監控中心對各類電量數據的遠程監控。
五、功能特點
1、顛覆傳統技術，解決低壓遠供（遠輸）行業痛點、
2、節省工程投資
3、優化了工程施工和設計方案
4、安全、智能、節能
六、規格型號

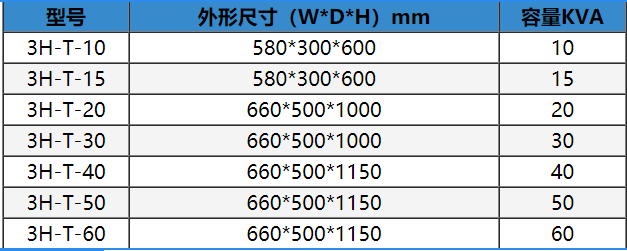

1、①3H-T單相系列

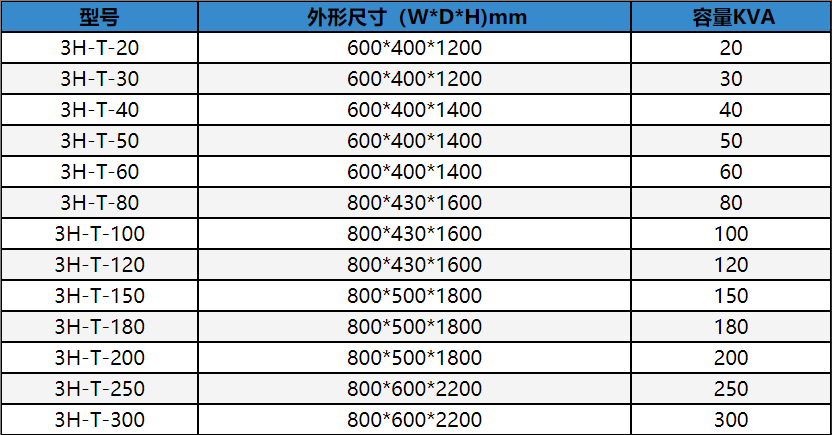

1、②3H-T三相系列
注：交流遠輸智能中繼電源容量宜為末端設備容量的2倍

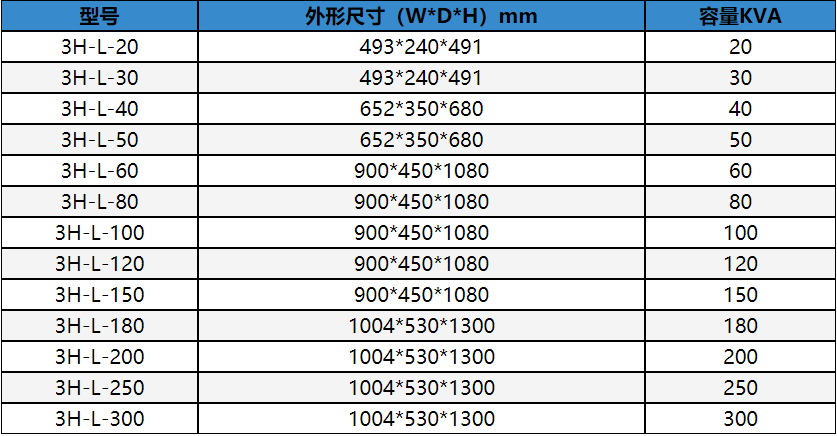

2、3H-L系列
注：交流遠輸智能中繼電源容量宜為末端設備容量的2倍

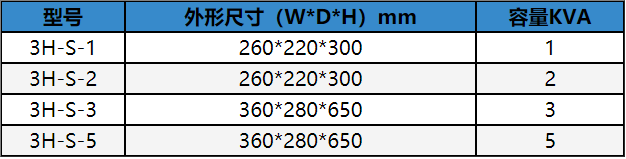

3、3H-S系列

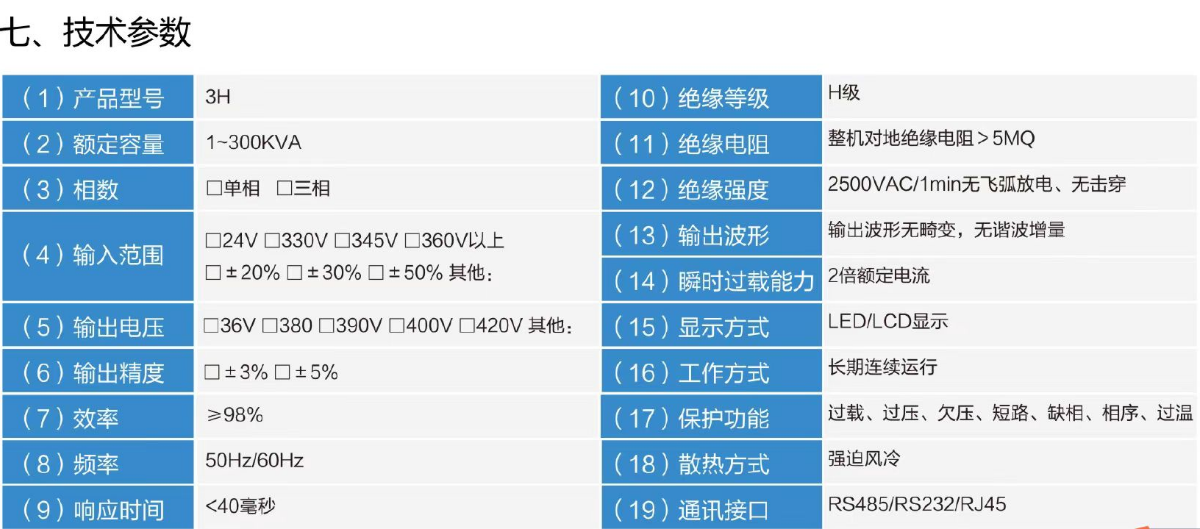

八、選型提示
①根據負載的工作電壓，選擇交流遠輸智能中繼電源的額定輸出電壓；
②根據負載工作電壓的允許波動范圍，選擇交流遠輸智能中繼電源的輸出精度；
③根據使用現場電網電壓的波動情況，選擇交流遠輸智能中繼電源的輸入電壓范圍；
④根據負載功率的大小，負載功率因數及負載性質，選擇交流遠輸智能中繼電源的額定容量；通常交流遠輸智能中繼電源容量宜為末端設備容量的2倍。
⑤遠程檢測
⑥本產品內置RS485與RS232、R J45通訊接口，通過光纖或無線通訊網絡與監控中心實現聯網，接受監控中心對各類電量數據的遠程監控。
